Simulation
avec LTspice IV
- Modulation de phase numérique 8-PSK (Phase-Shift Keying)
Nous allons simuler la modulation 8-PSK avec le logiciel gratuit LTspice
IV.
1. Modulation 8-PSK
En modulation 8-PSK, huit valeurs de phase sont possibles.
Par exemple :
111 -> phase 0°
110 -> phase 45°
010 -> phase 90°
011 -> phase 135°
001 -> phase 180°
000 -> phase -135°
100 -> phase -90°
101 -> phase -45°
Le diagramme de constellation est :
1.1. Saisie du schéma
Le signal d'entrée (decimal) est un signal numérique 3 bits (0 V, 1 V, 2 V ... 7 V) aléatoire de fréquence 10 kHz :
Edit -> SPICE directive :
.params frequence_horloge = 10000
Edit -> Component : bv (arbitrary behavioral voltage
source)
Value : V=int(8*rand(time*frequence_horloge))
La porteuse est sinusoïdale de fréquence 20 kHz :
Edit -> SPICE directive :
.params frequence_porteuse = 20000
1.2. Simulation
Simulate -> Edit Simulation Cmd :
Transient : Stop Time : 10 ms

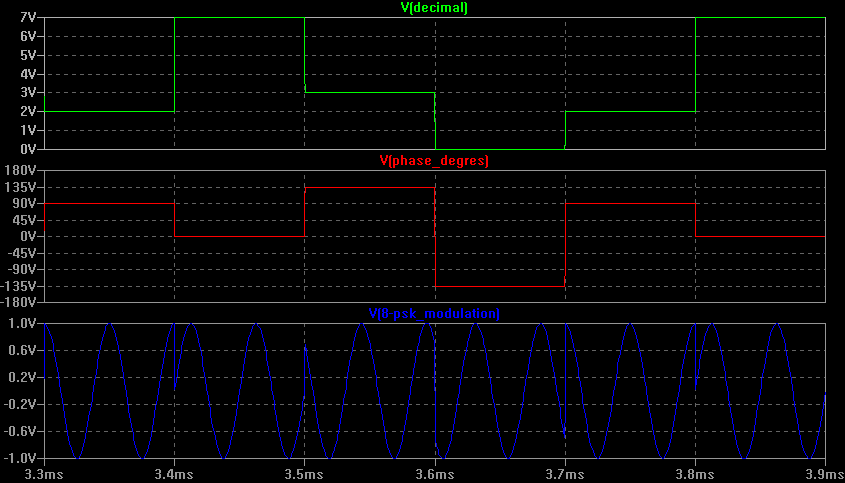

On lance la simulation (Simulate -> Run) :
