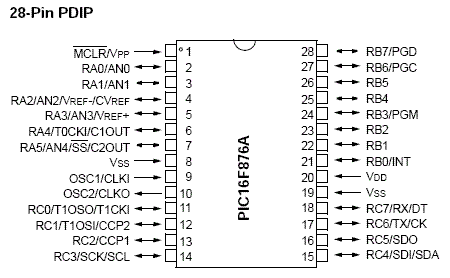

Brochage du PIC 16F876A

Le 16F876A est un circuit intégré de 28 broches, que l'on peut trouver dans un boîtier PDIP.

Le 16F876A possède jusqu'à 22 entrées/sorties :

• 6 dans le port A (RA0 à RA5)
• 8 dans le port B (RB0 à RB7)
• 8 dans le port C (RC0 à RC7)

Notez qu'il y a deux broches de masse (broches 8 et 19).
