Projet à microcontrôleur PIC 16F84A / PIC 16F628A

Dé électronique

• 1- Présentation
• 2- Schéma électrique
• 3- Principe de fonctionnement
• 4- Liste du matériel
• 5- Codes sources des microcontrôleurs PIC
• 6- Lien utile

• 1- Présentation

Ce circuit génère un chiffre de 1 à 6 de manière aléatoire (comme un dé à 6 faces).

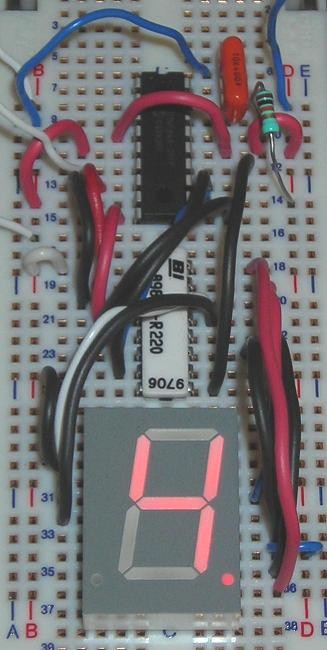

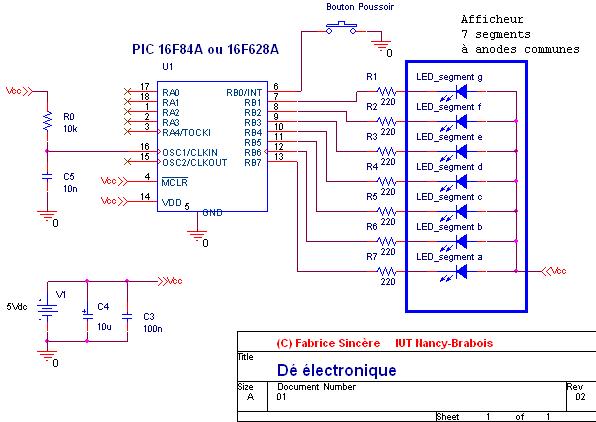

• 2- Schéma électrique



• 3- Principe de fonctionnement

Un appui sur le bouton poussoir provoque une interruption sur la broche RB0/INT : le segment central (g) de l'afficheur 7 segments s'allume pendant environ un seconde et demi, puis un chiffre de 1 à 6 s'affiche.

Pour obtenir une valeur aléatoire, une boucle incrémente le contenu d'un registre (1 -> 2 -> 3 -> 4 -> 5 -> 6 -> 1 -> 2 etc...) environ trois cents fois par seconde.

A l'instant où on enfonce le bouton poussoir, le contenu du registre se fige sur un chiffre "quelconque" compris entre 1 et 6.

• 4- Liste du matériel



  • 1 programmateur pour flasher le programme du microcontrôleur PIC



  • 1 microcontrôleur PIC 16F628A ou PIC 16F84A
  • 1 afficheur 7 segments à anodes communes
  • 1 bouton poussoir (ouvert au repos)
  • 1 condensateur de 10 nF
  • 1 condensateur de 100 nF (filtrage de l'alimentation)
  • 1 condensateur électrochimique de 10 µF (filtrage de l'alimentation)
  • 7 résistances de 220 ohms
  • 1 résistance de 10 k
  • 1 source d'alimentation continue 5 V (ou 4,5 V)

• 5- Codes sources des microcontrôleurs PIC

Le code source a été écrit en langage assembleur avec l'environnement de développement gratuit MPLAB IDE de Microchip.

• Code source du PIC 16F84A
  • 16F84A : Télécharger le code source en assembleur (.asm)
  • 16F84A : Télécharger le code objet (.HEX)

• Code source du PIC 16F628A
  • 16F628A : Télécharger le code source en assembleur (.asm)
  • 16F628A : Télécharger le code objet (.HEX)

• 6- Lien utile

Voici un lien vers un dé électronique qui n'utilise pas de logique programmée (pas de microcontrôleur).

Dé électronique (circuit en logique non programmée)

(C) Fabrice Sincère ; révision 1.2.2
