Projet à microcontrôleur PIC 18F2550

Circuit de test : clignotant à LED

• 1- Présentation
• 2- Schéma électrique
• 3- Liste du matériel
• 4- Code source du microcontrôleur PIC (en langage C, compilateur C18)
• 5- Simulation avec ISIS-Proteus

• 1- Présentation

Ce circuit fait clignoter deux leds.

Vous me direz qu'il est superflu d'utiliser un microcontrôleur pour réaliser cette tâche.

Je vous répondrai que je suis d'accord : un multivibrateur à NE555 est bien suffisant.

Mais la simplicité du montage devrait intéresser les débutants.

On pourra aussi se servir de ce montage comme circuit de test, pour mettre en évidence la défaillance du microcontrôleur.

• 2- Schéma électrique

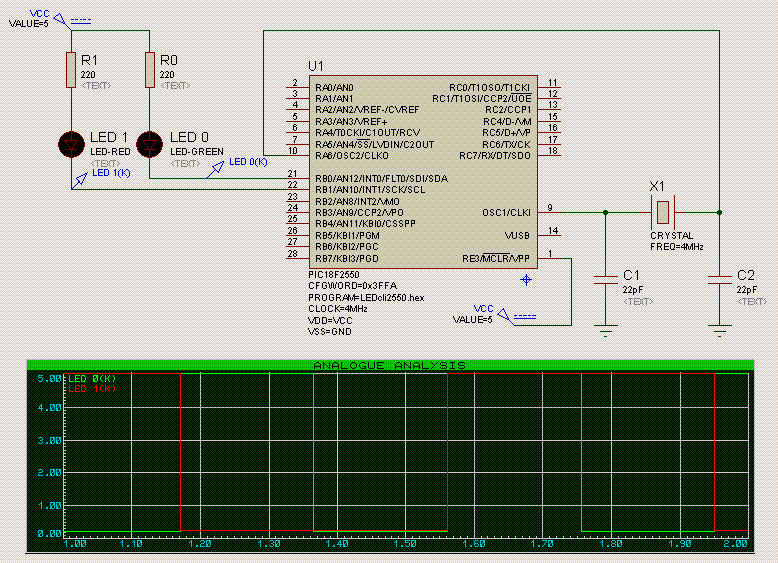

Schéma électrique (réalisé avec ISIS-Proteus) avec un PIC 18F2550 (28 broches) :

On veillera à utiliser les deux masses (broches 8 et 19) et l'alimentation (broche 20).



• 3- Liste du matériel

• 1 microcontrôleur PIC 18F2550
  • Remarque : vous pouvez demander des échantillons gratuits chez Microchip :)
• 1 LED verte
• 1 LED rouge (facultatif)
• 1 résistance de 220 ohms
• 1 résistance de 220 ohms (facultatif)
• 2 condensateurs de 22 pF
• 1 quartz de 4 MHz (valeur non critique)
• 1 source d'alimentation continue 5 V



• 1 programmateur pour flasher le programme du microcontrôleur PIC



• 4- Code source du microcontrôleur PIC (en langage C, compilateur C18)

J'utilise le compilateur C18 de Microchip (une version de démonstration est téléchargeable gratuitement).

#include <p18f2550.h>

#pragma config WDT = OFF // watchdog timer OFF

#pragma config PWRT = ON // power-up timer ON

#pragma config BOR = ON // brown-out detect ON

#pragma config FOSC = HS // oscillator HS (quartz 4 MHz)

#pragma config PBADEN = OFF // PORTB<4:0> pins are configured as digital I/O on Reset

#pragma config LVP = OFF // low voltage programming OFF



void temporisation (int max)

{

// boucle de temporisation

int i ;

for (i = 0 ; i < max ; i++) ;

}

void main (void)

{

// Initialisation

TRISB = 0x00 ; // Configuration en sortie des broches RB0 à RB7 du port B

PORTB = 0xFF ; // On éteint les LEDs

while (1)

{

// On éteint la LED 0

PORTBbits.RB0 = 1 ; // RB0 = 1

// On éteint la LED 1

PORTBbits.RB1 = 1 ; // RB1 = 1

// Temporisation

temporisation (7500) ;

// On allume la LED 0

PORTBbits.RB0 = 0 ; // RB0 = 0

// Temporisation

temporisation (7500) ;

// On éteint la LED 0

PORTBbits.RB0 = 1 ; // RB0 = 1

// On allume la LED 1

PORTBbits.RB1 = 0 ; // RB1 = 0

// Temporisation

temporisation (7500) ;

// On allume la LED 0

PORTBbits.RB0 = 0 ; // RB0 = 0

// Temporisation

temporisation (7500) ;

}

}

• 18F2550 : Télécharger le code source en langage C (compilateur C18)

• 5- Simulation avec ISIS-Proteus

Proteus est une suite logicielle de CAO électronique éditée par la société Labcenter Electronics.

ISIS est la composante de Proteus qui permet la création de schémas et la simulation électrique.

La grande force de ISIS est de pouvoir simuler le comportement d'un microcontrôleur (PIC, Atmel, 8051, ARM, HC11...) et de son interaction avec les composants qui l'entourent :

Par simulation, la LED 0 clignote à 2,56 Hz, et la LED 1 à 1,28 Hz.

Cela est parfaitement en accord avec la pratique.

• 18F2550 : Télécharger la simulation ISIS-Proteus
