Initiation à PSpice
Simulation d'un trigger non inverseur à A.O. µA741
Où nous verrons :
1- Création d'un nouveau projet
La démarche est la même que dans le projet pont de diodes.
Nous nommerons ce projet « trigger ».
2- Saisie du schéma électrique avec l'application Capture CIS
2-a- Placement des composants du circuit
Place -> Part
ou appuyez sur la touche p
ou cliquez sur l'icône « Place part » de la palette d'outils (View -> Tool Palette).
La fenêtre Place Part apparaît.
|
Part |
Librairie |
|
R |
analog.olb |
|
uA741 |
eval.olb |
|
VDC |
source.olb |
|
VSIN |
source.olb |
L'A.O. µA741 est alimenté avec des sources de tensions continues +15 V et -15 V (Part : VDC).
La source de tension sinusoïdale (Part : VSIN) correspond en pratique à un GBF.
2-b- Placement de la masse (0 V)
Place -> Ground
ou appuyez sur la touche g
ou cliquez sur l'icône « Place ground » de la palette d'outils.
La fenêtre Place Ground apparaît.
|
Symbole |
Librairie |
|
0 |
SOURCE |
2-c- Placement des connecteurs
L'utilisation de connecteurs permet de simplifier la lecture des schémas.
Place -> Off-Page Connector
ou cliquez sur l'icône « Place off-page connector » de la palette d'outils.
La fenêtre Place Off-Page Connector apparaît :
|
Symbole |
Librairie |
|
OFFPAGELEFT-L |
CAPSYM |
|
OFFPAGELEFT-R |
CAPSYM |

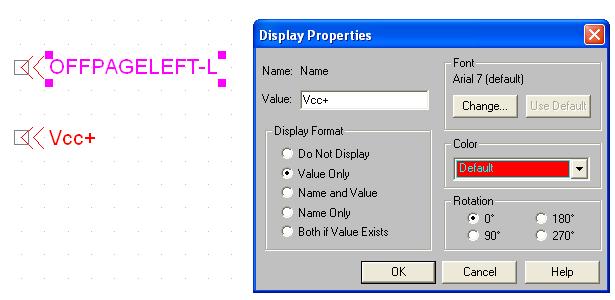

On colle le connecteur dans le schéma, puis on le renomme en double cliquant dessus :
2-d- Placement des fils de connexion (wires) et des noeuds (junctions)
Pour placer un fil :
Place -> Wire
ou appuyez sur la touche w
ou cliquez sur l'icône « Place wire » de la palette d'outils.
Le curseur de la souris prend la forme d'une croix.
Pour placer ou supprimer un noeud :
Place -> Junction
ou appuyez sur la touche j
ou cliquez sur l'icône « Place junction » de la palette d'outils.
Le curseur de la souris prend la forme d'une noeud.
3- Simulation avec l'application Pspice A/D
3-a- Simulation n°1 : étude des tensions
PSpice -> New Simulation Profile
PSpice -> Edit Simulation Profile
La fenêtre Simulation Settings - simulation1 s'ouvre :
Placement des sondes :
PSpice -> Markers -> Voltage Level
PSpice -> Run (ou touche F11)
L'application Pspice A/D (pspice.exe) s'ouvre :
Pour effectuer un zoom :
View -> Zoom -> Area (ou CTRL + a)
3-b- Simulation n°2 : fonction de transfert du trigger : mode XY
On allons ajouter une deuxième simulation.
Basculez dans la fenêtre de l'application Capture CIS.
PSpice -> New Simulation Profile
En choisissant d'hériter de simulation1 (Inherit From), cela permet d'avoir un profil de simulation identique (comme on le voit dans la fenêtre Simulation Settings – simulation2).
Placement d'une sonde de tension en sortie de l'A.O. :
PSpice -> Run (ou touche F11)
Il faut maintenant remplacer le temps (time) par la tension d'entrée (V1+) :
Plot -> Axis Settings -> X Axis -> Axis Variable
On reconnaît un cycle d'hystéréris :
Remarque :
Dans l'application Capture CIS, pour basculer de simulation2 à simulation1, utiliser le menu déroulant en haut à gauche :
