QCM Modulation d'amplitude (AM)



Niveau : BTS Systèmes électroniques



Question 1/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point

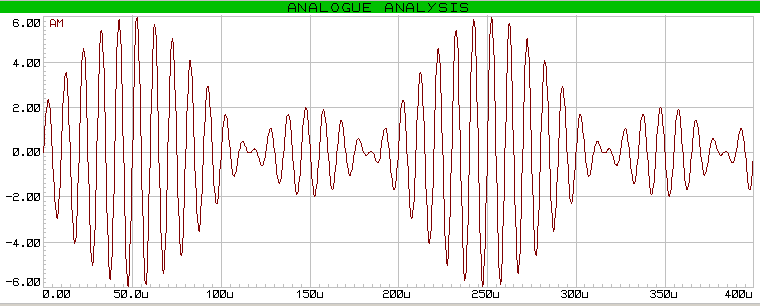

On donne le chronogramme d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

Quelle est la fréquence de la porteuse ?









Question 2/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point


On donne le chronogramme d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

Quelle est la fréquence du modulant ?









Question 3/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point


On donne le chronogramme d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

La porteuse a pour équation : up(t) = Apsin(ωpt).
Que vaut l'amplitude Ap de la porteuse ?









Question 4/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point


On donne le chronogramme d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

Que vaut l'indice de modulation ?









Question 5/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point


On donne le chronogramme d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

Que vaut l'indice de modulation ?









Question 6/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point


On donne l'oscillogramme en mode XY (voie X : signal modulant, voie Y signal modulé) :

!! image manquante !!

Que vaut l'indice de modulation ?









Question 7/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point

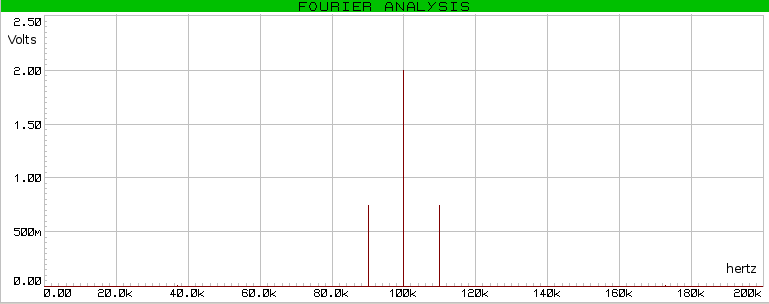

On donne le spectre d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

Que vaut l'indice de modulation ?









Question 8/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point


On donne le spectre d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

La fréquence de la porteuse est :









Question 9/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point


On donne le spectre d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

La fréquence du signal modulant est :









Question 10/10 : Modulation d'amplitude

Barème : bonne réponse 2 points, mauvaise réponse -0,25 point, je ne sais pas 0 point


On donne le spectre d'un signal modulé AM (avec porteuse sinusoïdale et modulant sinusoïdal) :

!! image manquante !!

La puissance véhiculée par la porteuse est de 10 W.
Que vaut la puissance véhiculée par chacune des bandes latérales ?
